Kit Rincomatic Ventoo Inducción
imagen titulo

Refuerza los encastres y dimensiona el mueble, dejando el espacio necesario para una buena ventilación de la inducción.

Permanece oculto.

KitRincomaticVentooInduccionOculto01
KitRincomaticVentooInduccionOculto01
KitRincomaticVentooInduccionOculto02
KitRincomaticVentooInduccionOculto02
KitRincomaticVentooInduccionOculto03
KitRincomaticVentooInduccionOculto03
KitRincomaticVentooInduccionOculto04
KitRincomaticVentooInduccionOculto04
KitRincomaticVentooInduccionOculto05
KitRincomaticVentooInduccionOculto05
previous arrow
next arrow
KitRincomaticVentooInduccionOculto01
KitRincomaticVentooInduccionOculto01
KitRincomaticVentooInduccionOculto02
KitRincomaticVentooInduccionOculto02
KitRincomaticVentooInduccionOculto03
KitRincomaticVentooInduccionOculto03
KitRincomaticVentooInduccionOculto04
KitRincomaticVentooInduccionOculto04
KitRincomaticVentooInduccionOculto05
KitRincomaticVentooInduccionOculto05
previous arrow
next arrow
KitRincomaticVentooInduccionOculto01
KitRincomaticVentooInduccionOculto02
KitRincomaticVentooInduccionOculto03
KitRincomaticVentooInduccionOculto04
KitRincomaticVentooInduccionOculto05
previous arrow
next arrow

Funciones

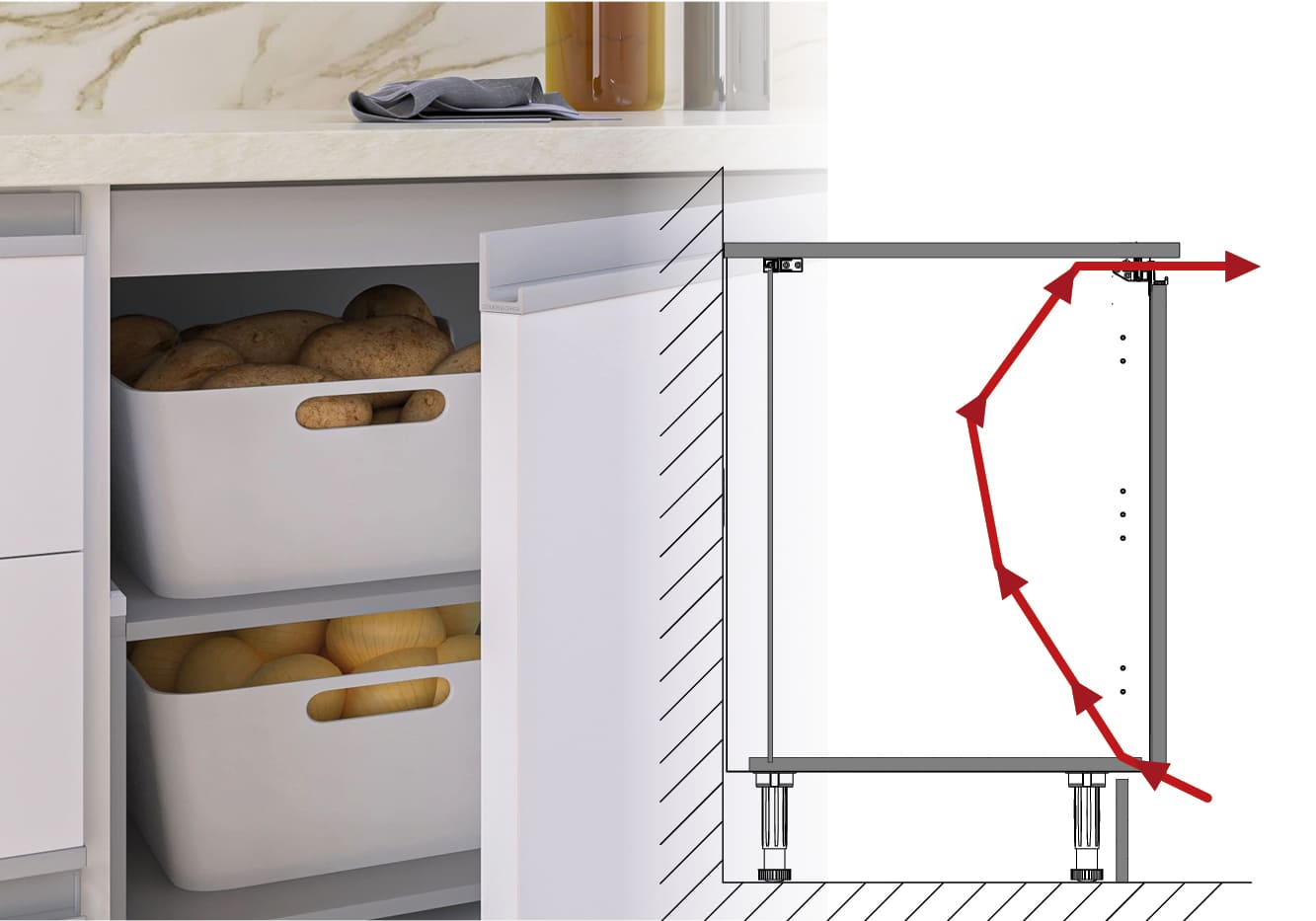

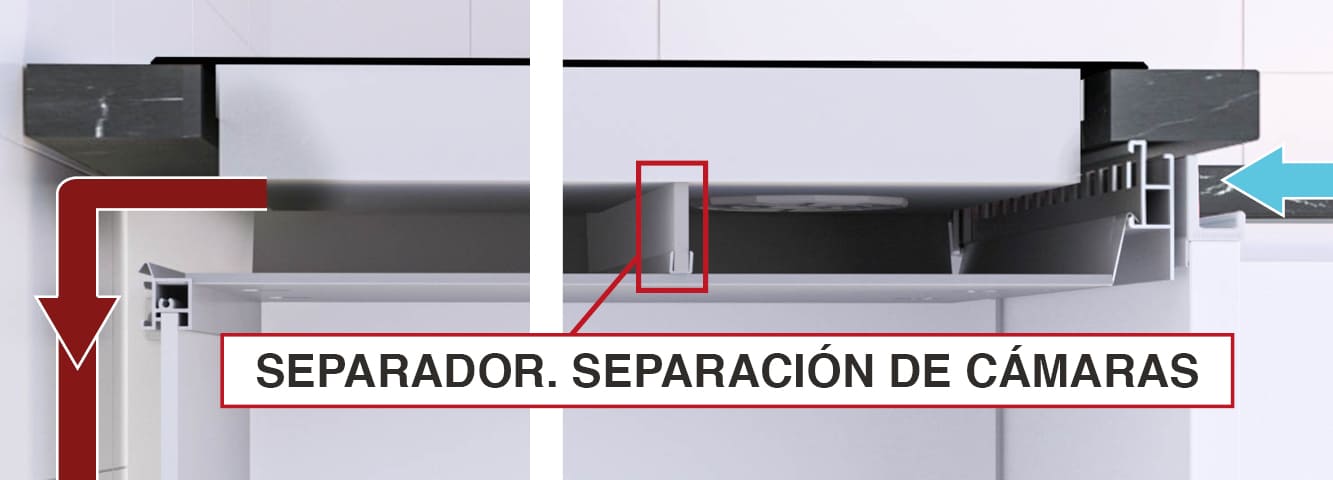

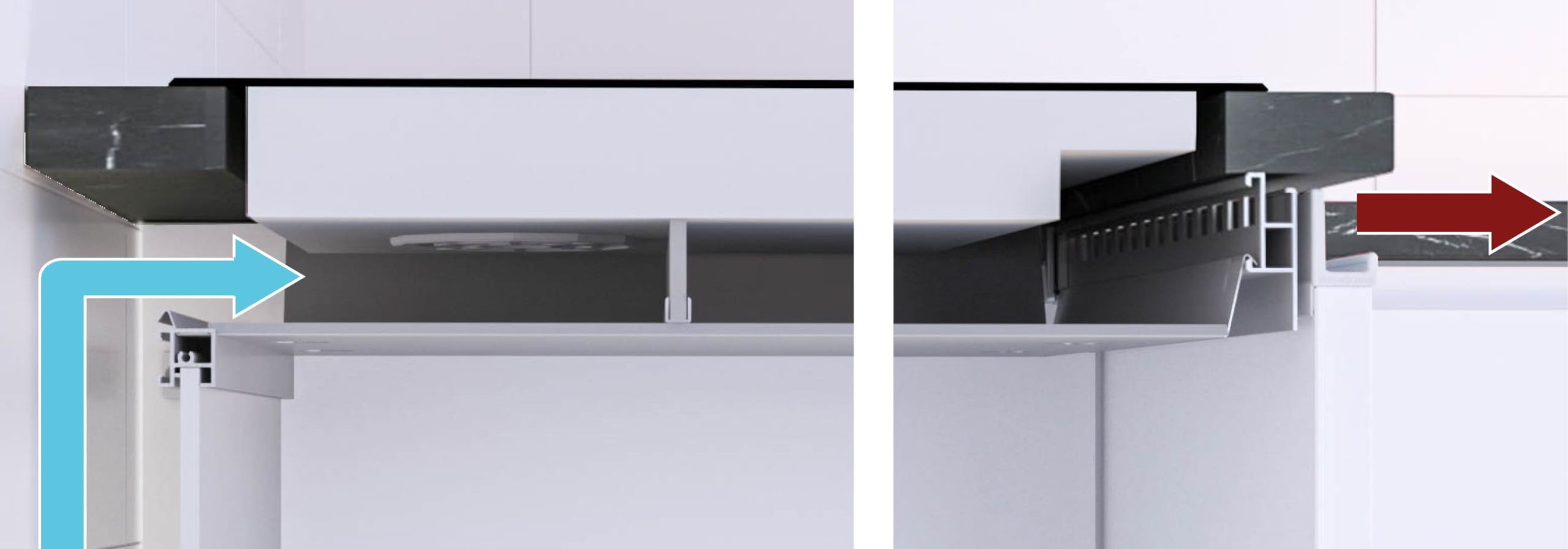

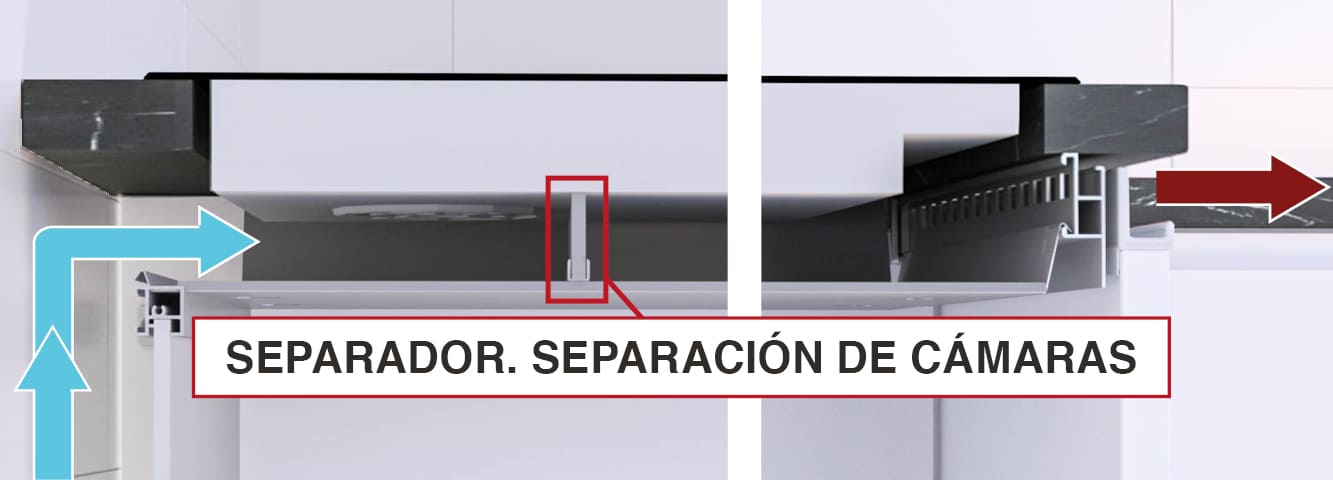

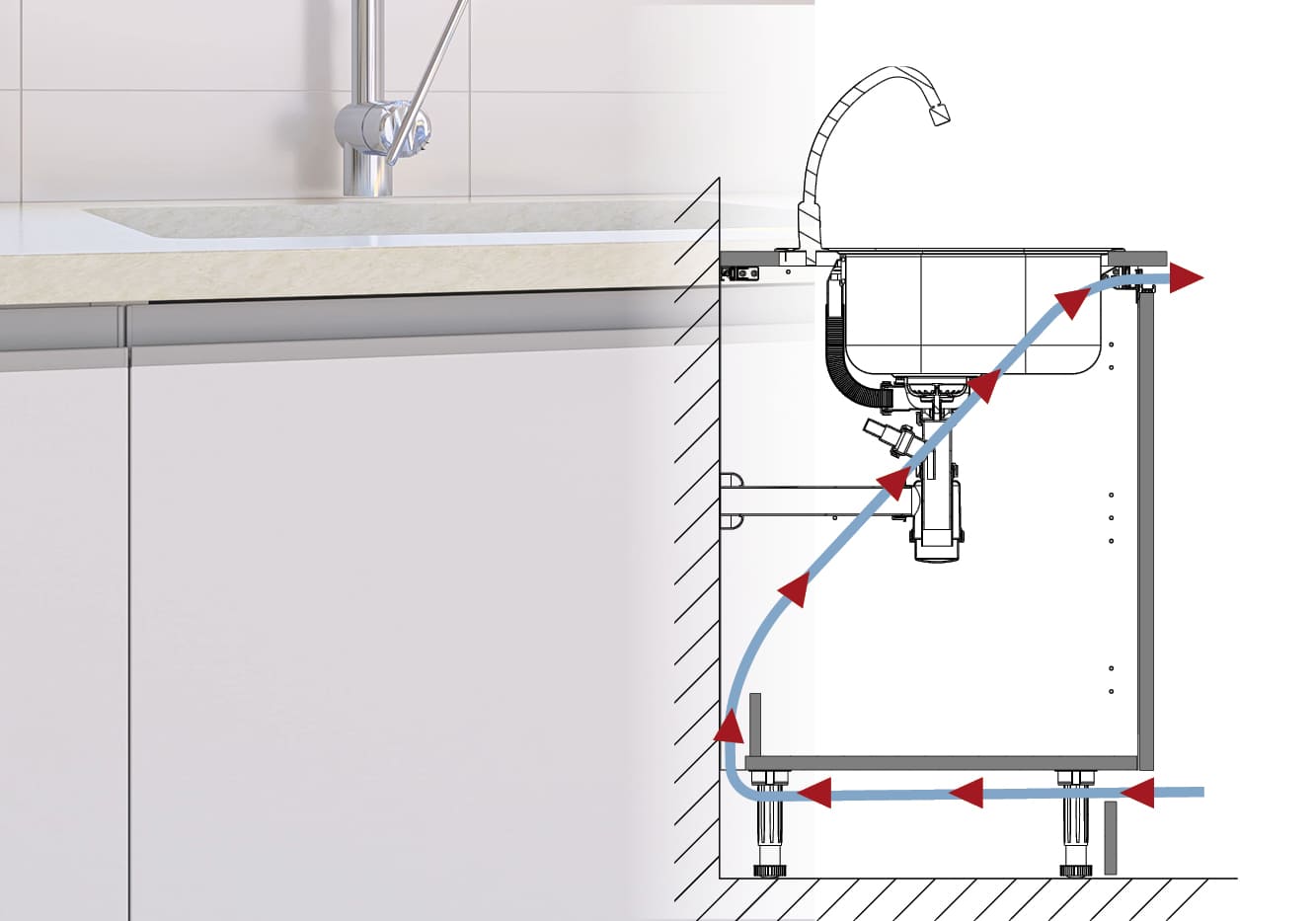

  • Mejorar la ventilación del mueble generando un circuito natural de entrada y salida de aire.

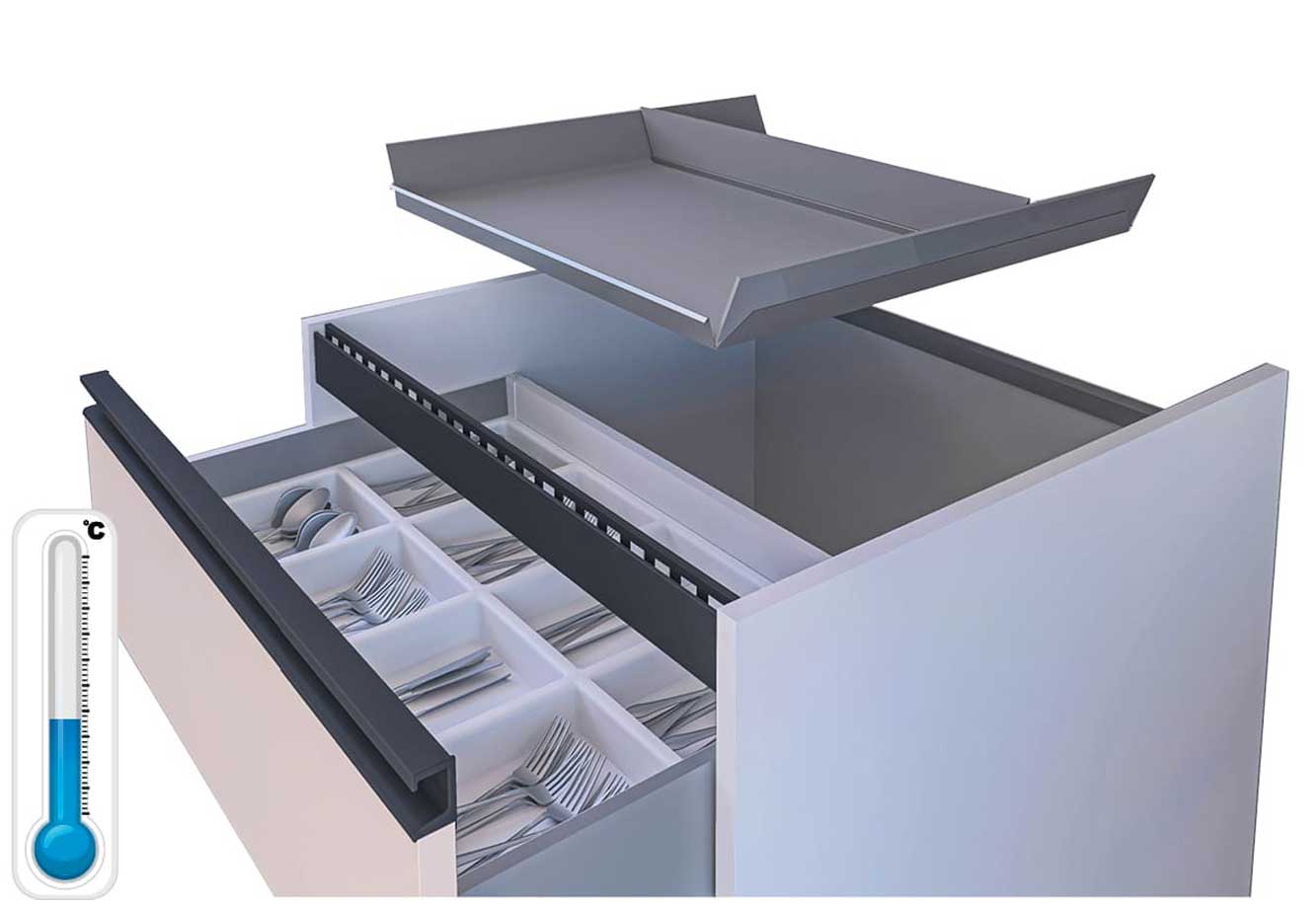

  • Aislar la placa de inducción del resto del mueble mediante una bandeja aislante de aluminio.
  • Reforzar el mueble.
  • Dar apoyo a la encimera.
2 función 2
2 función 3
2 función 4
2 función 5
2 función 6

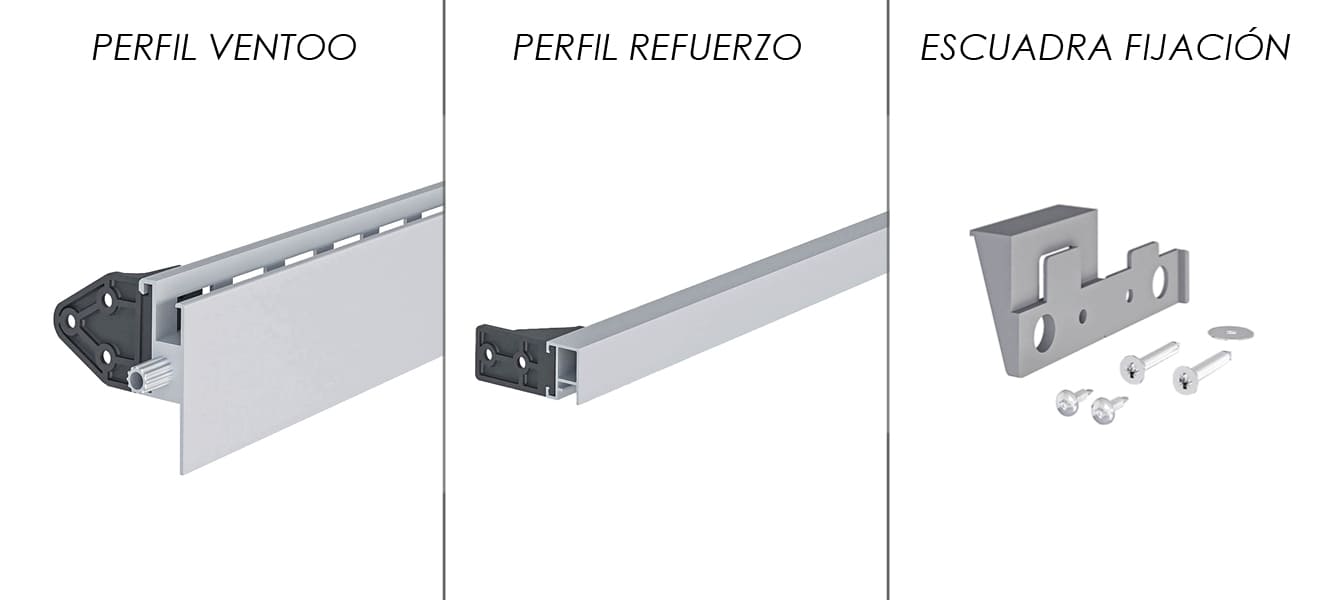

Componentes de Kit

3 componentes del kit 1
3 componentes del kit 2
3 componentes del kit 3

Instalación

4 Intalación 1

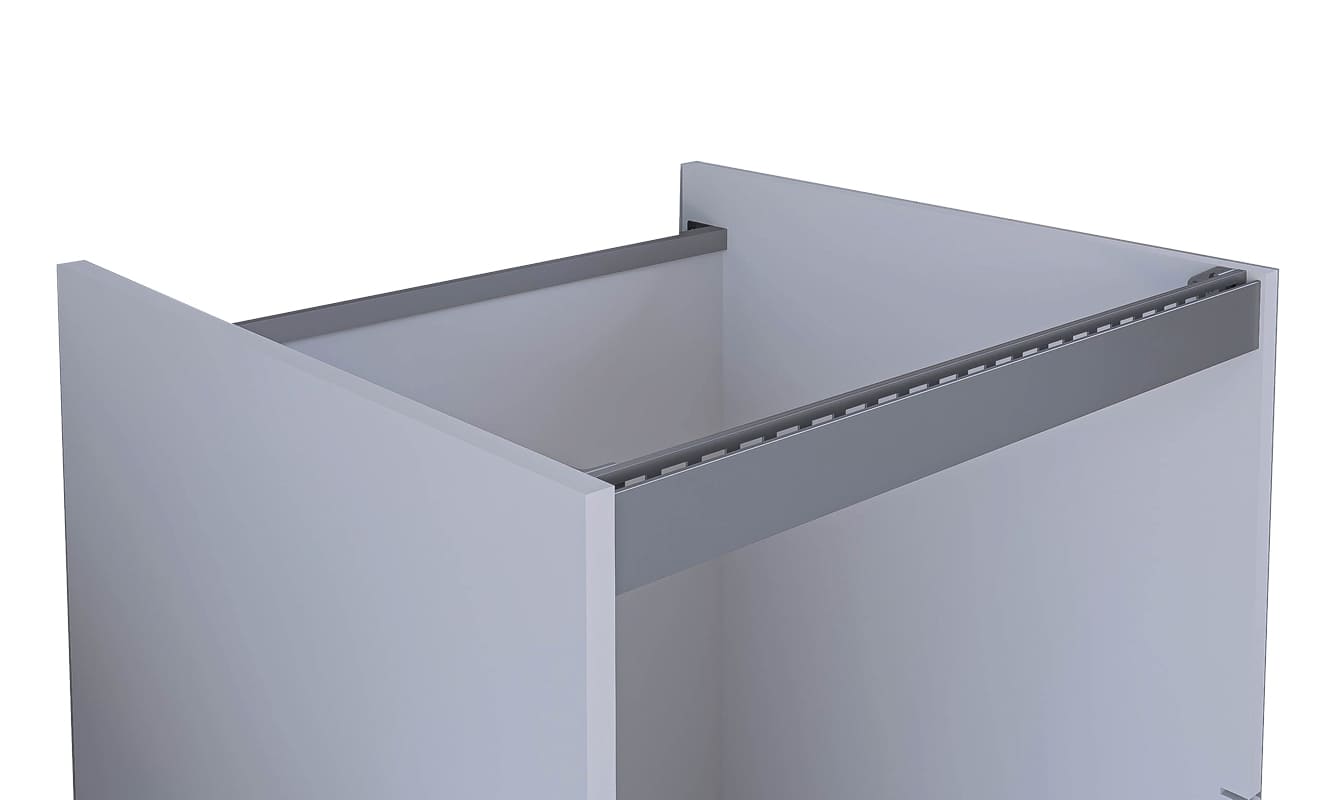

Fijar el perfil Ventoo A a los costados del mueble mediante las escuadras incorporadas en el perfil. Repetir la operación en los dos costados.

4 Intalación 2

De igual modo, dejar el perfil Refuerzo trasera B a los costados del mueble mediante las escuadras incorporadas en el perfil. De modo opcional hacer la mecanización para usar los mechones incluidos.

Instalación

La bandeja la bandeja de aislamiento reflexivo de aluminio F va enrollada en el sentido del ancho del mueble. Desenrollar.

4 Intalación 4

Deslizar los perfiles C y D en la bandeja de aislamiento F por las caras en que venía enrollado y fijar con aluminio adhesivo G.

4 Intalación 6

Colocar en su posición enganchando el perfil C en el perfil Ventoo A. Dejar el perfil D apoyado en el perfil refuerzo trasera B.

4-Intalación-7

Mechones y escuadras para atornillar al módulo incluidas. El uso de los mechones es opcional.

exclamacion

Para distintos gruesos de encimera consultar la ficha técnica

Aplicaciones

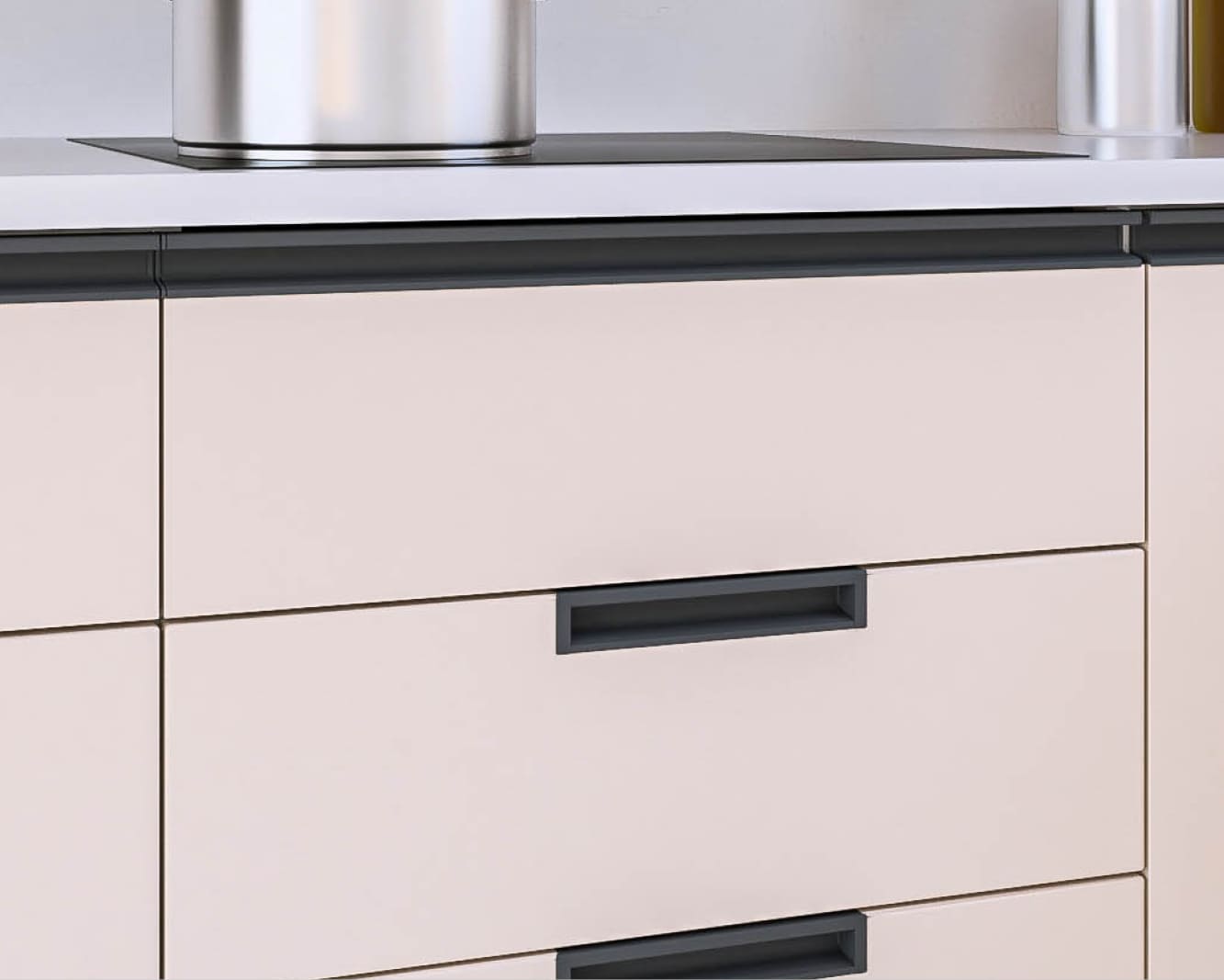

A En mueble de cajones o puertas.

4 Intalación 7

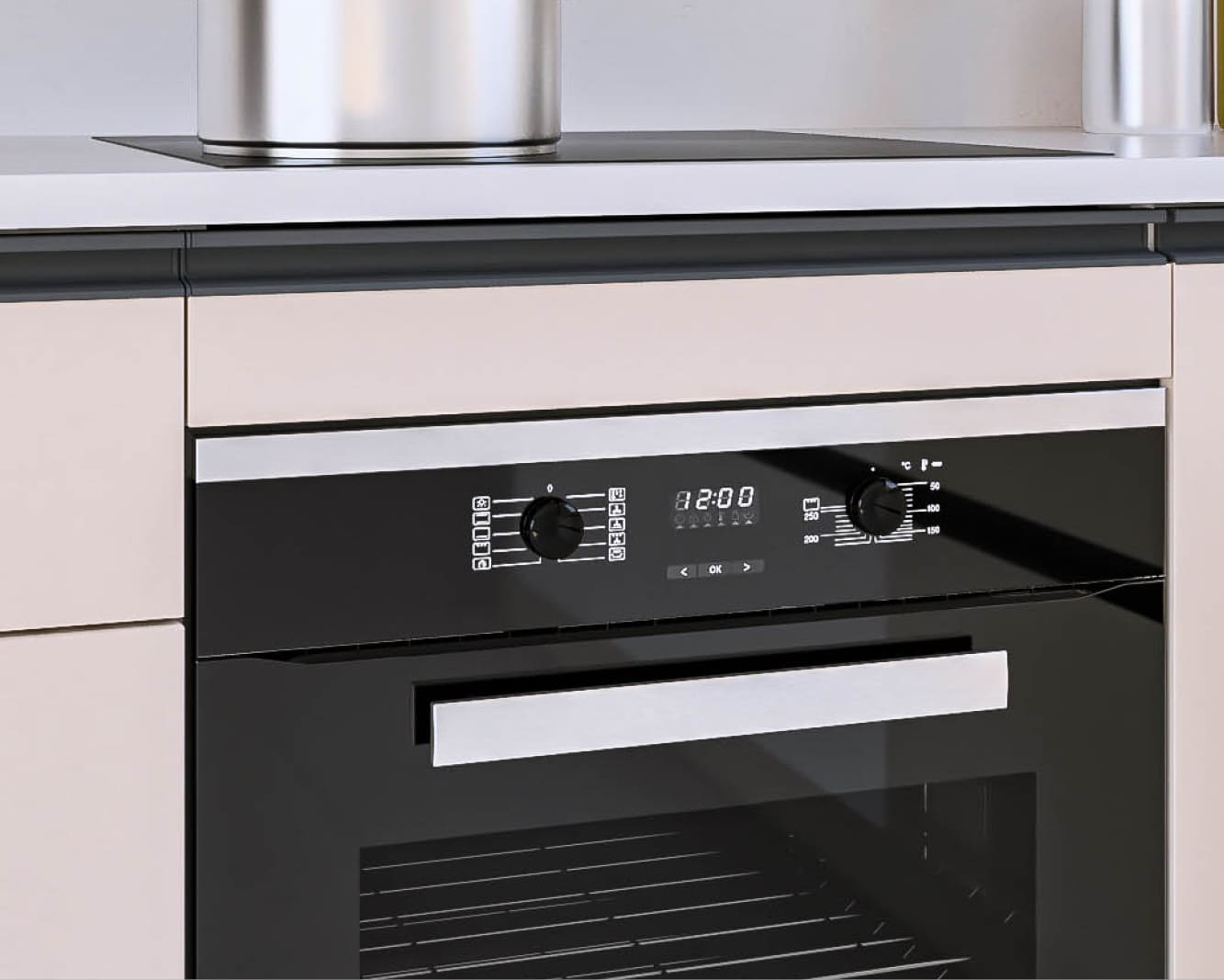

A En mueble de horno con frente fijo.

5 aplicaciones 2

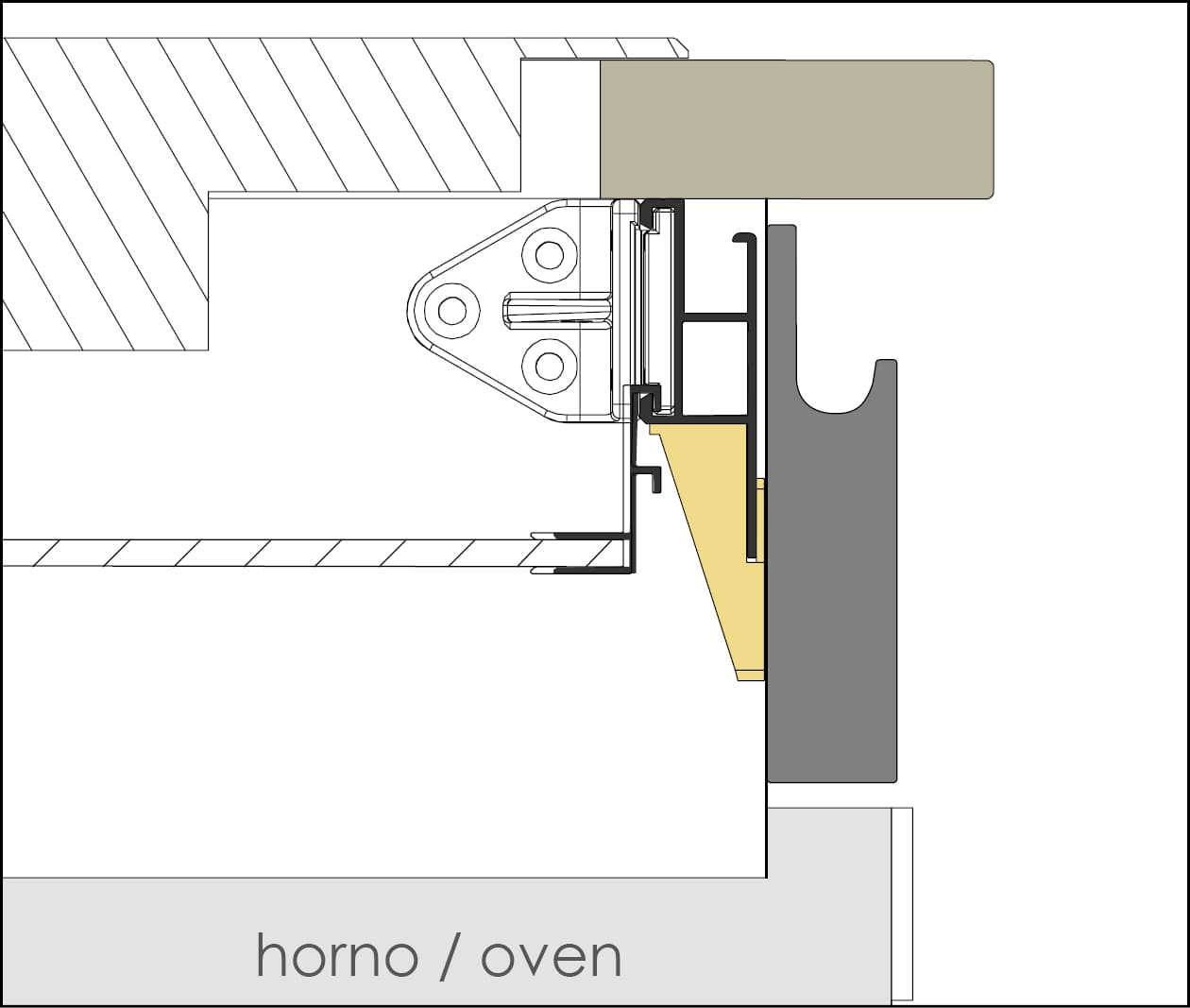

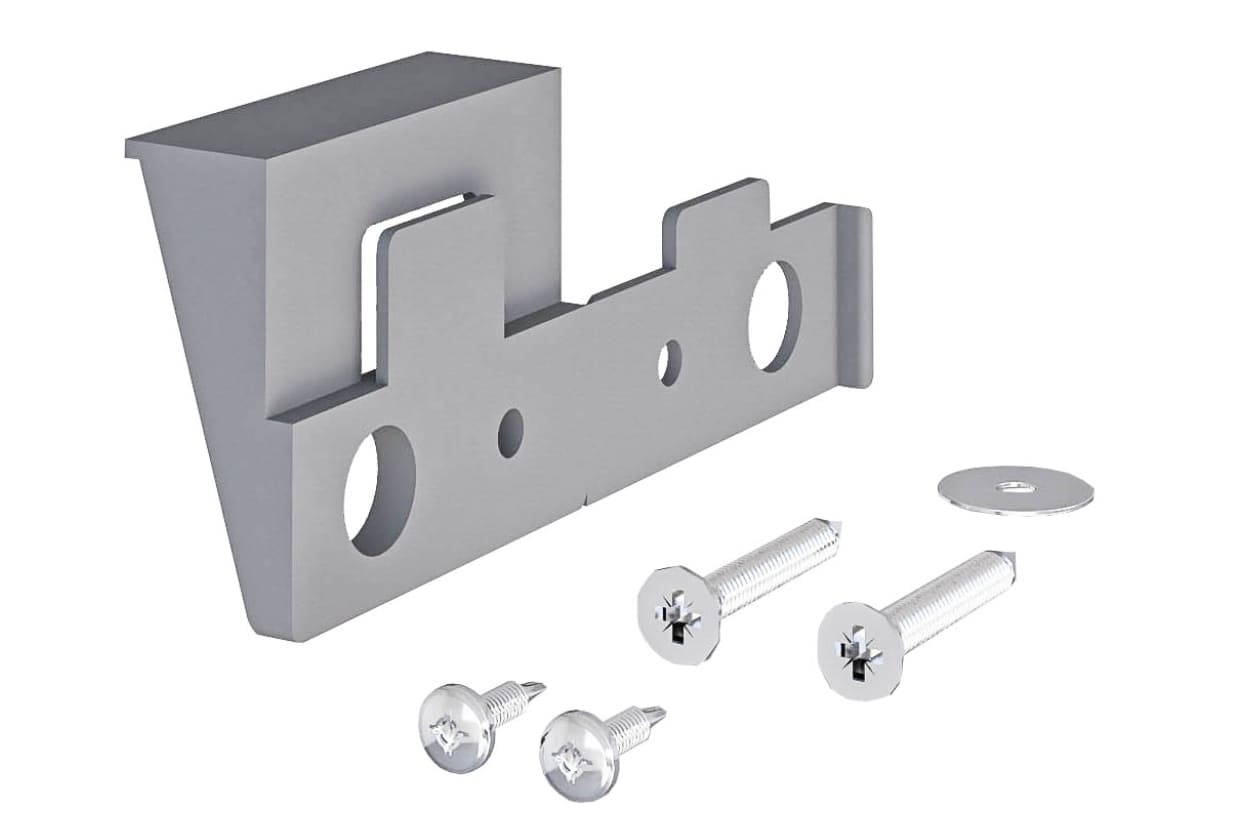

Escuadra para fijación frente (H)

6 Escuadra para fijación frente 1
6 Escuadra para fijación frente 2

Incluímos escuadras para conseguir un frente fijo.

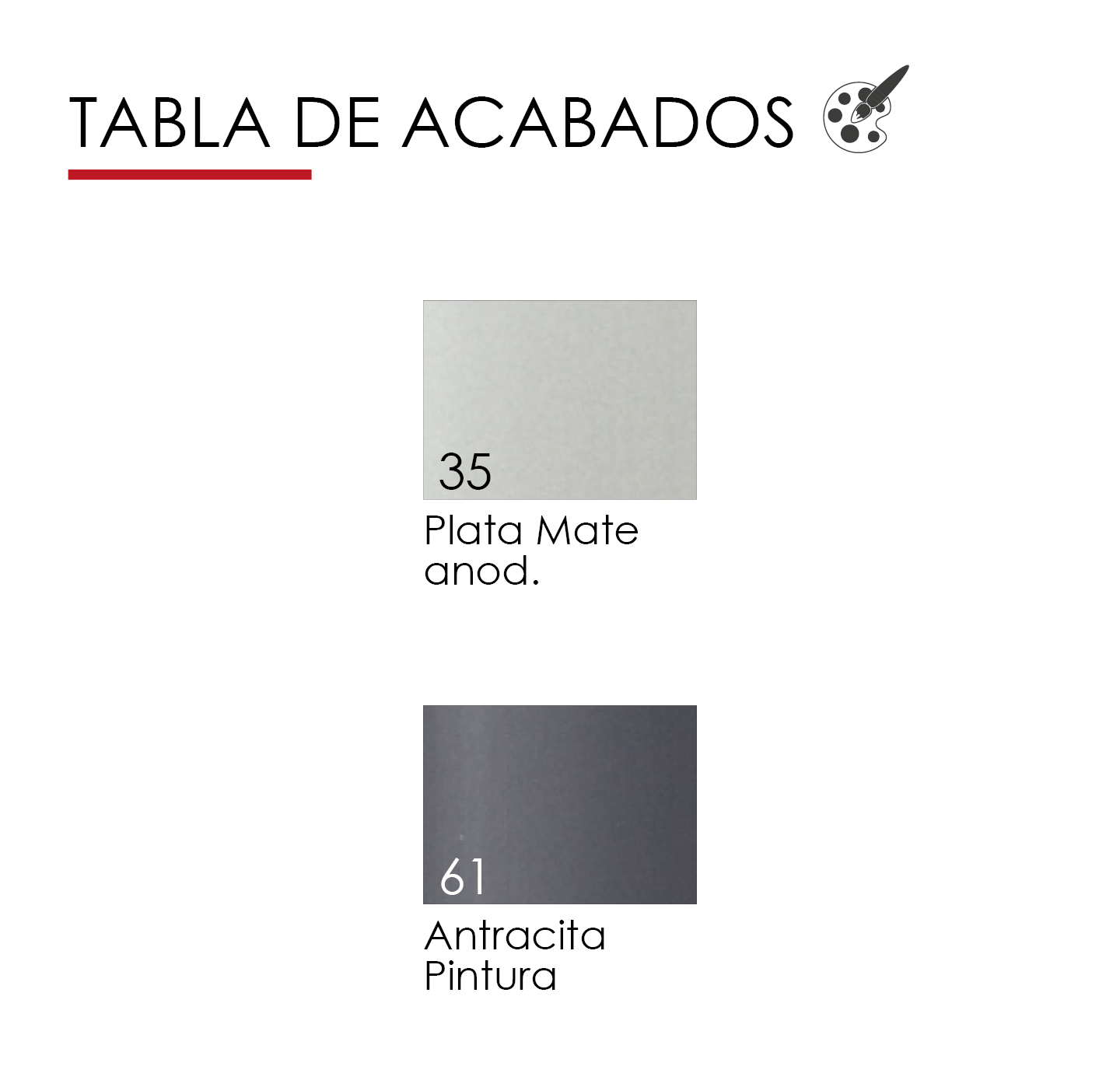

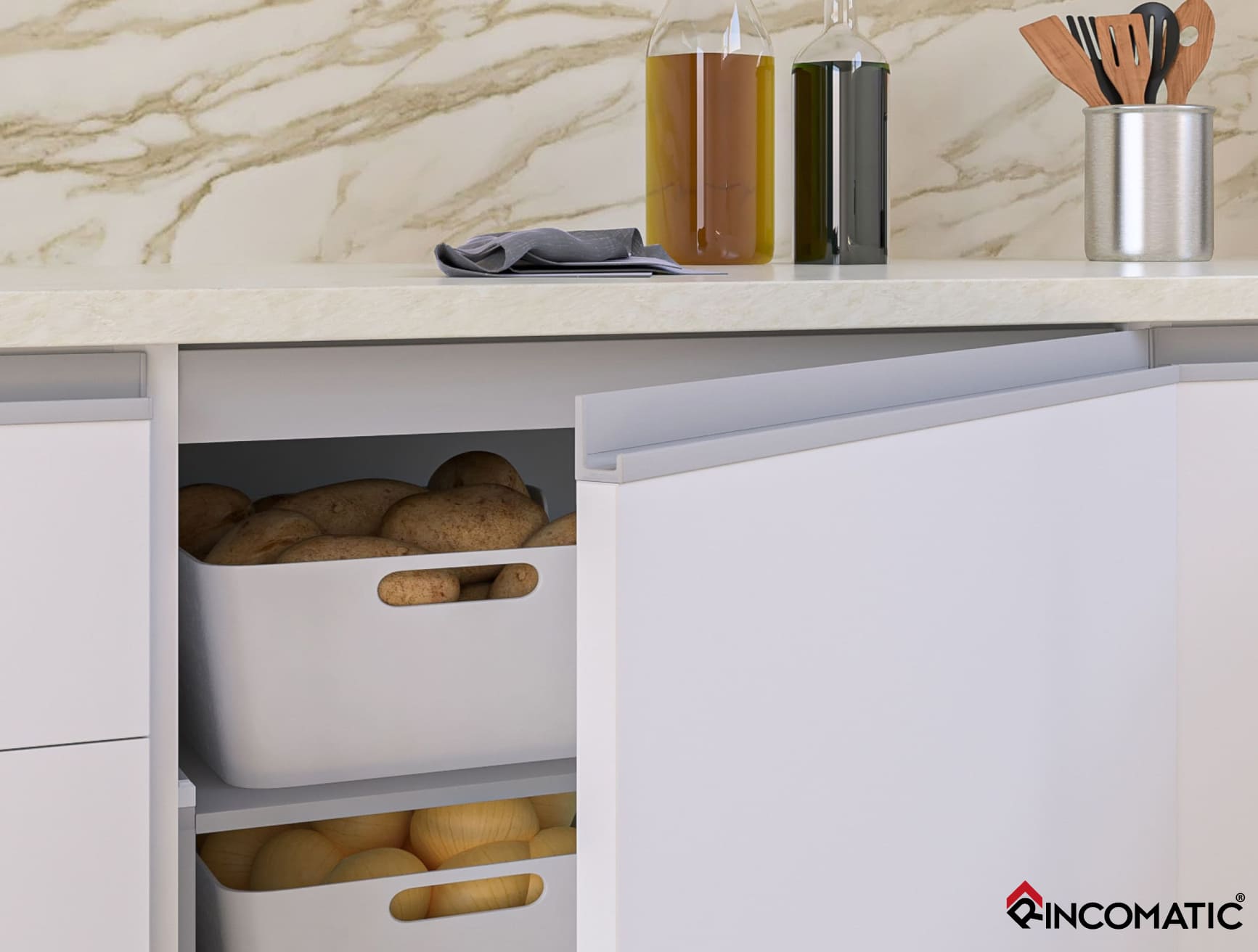

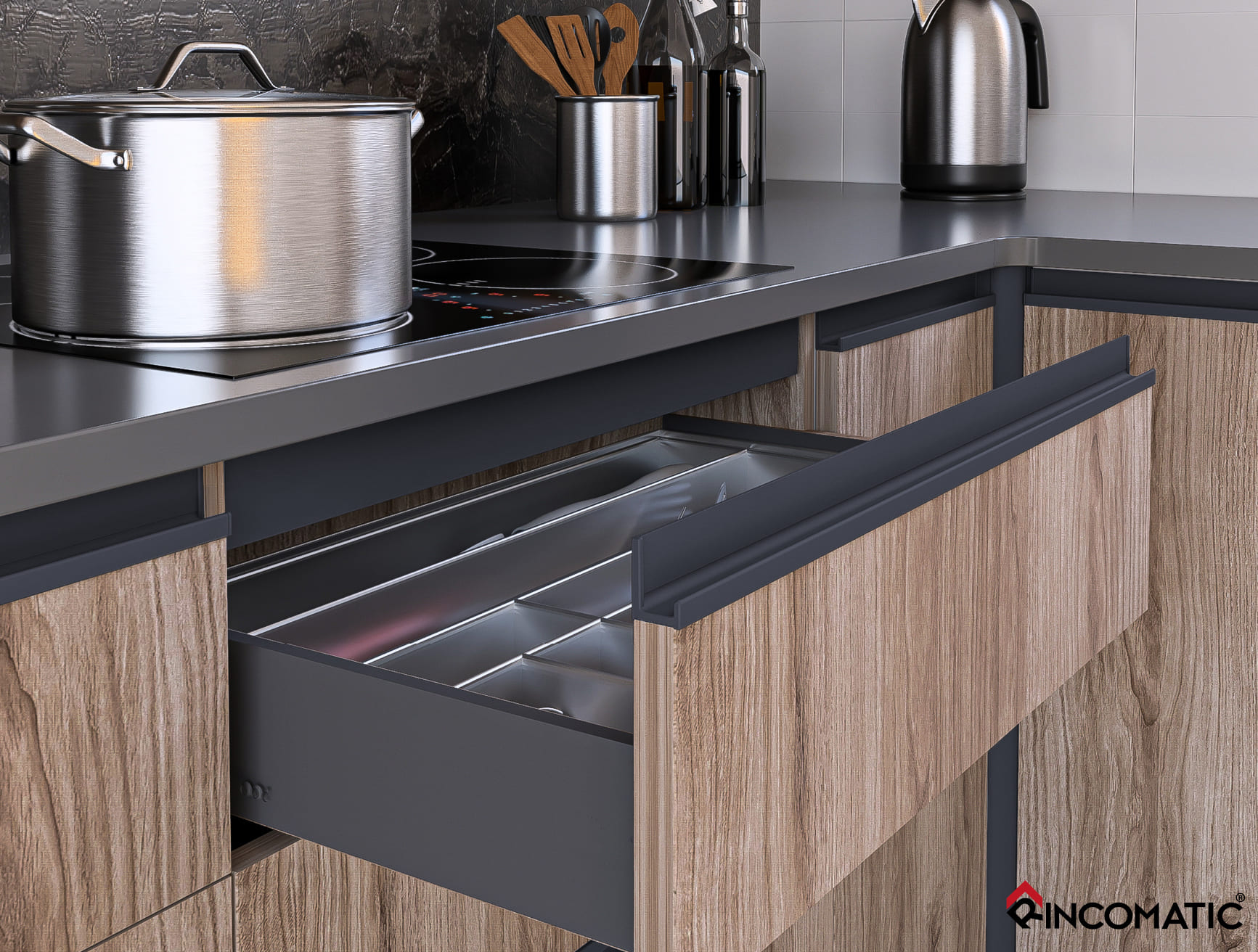

Variedad de acabados

7 Variedad de acabados 2
7 Variedad de acabados 1

FORMATOS DE VENTA DISPONIBLES

8 Formatos de Venta
