Kit Rincomatic Ventoo Inducción
visto

Refuerza los encastres y dimensiona el mueble, dejando el espacio necesario para una buena ventilación de la inducción.

La variedad de colores disponible hace posible su combinación con los tiradores Rincomatic Syma y electrodomésticos.

CATÁLOGO
FICHA TÉCNICA
CÓMO HACER TU PEDIDO
KitRincomaticVentooInduccionVisto01
KitRincomaticVentooInduccionVisto01
KitRincomaticVentooInduccionVisto02
KitRincomaticVentooInduccionVisto02
KitRincomaticVentooInduccionVisto03
KitRincomaticVentooInduccionVisto03
previous arrow
next arrow
KitRincomaticVentooInduccionVisto01
KitRincomaticVentooInduccionVisto01
KitRincomaticVentooInduccionVisto02
KitRincomaticVentooInduccionVisto02
KitRincomaticVentooInduccionVisto03
KitRincomaticVentooInduccionVisto03
previous arrow
next arrow
KitRincomaticVentooInduccionVisto01
KitRincomaticVentooInduccionVisto02
KitRincomaticVentooInduccionVisto03
previous arrow
next arrow
proximamente
+ vídeos

Función

2 función 1

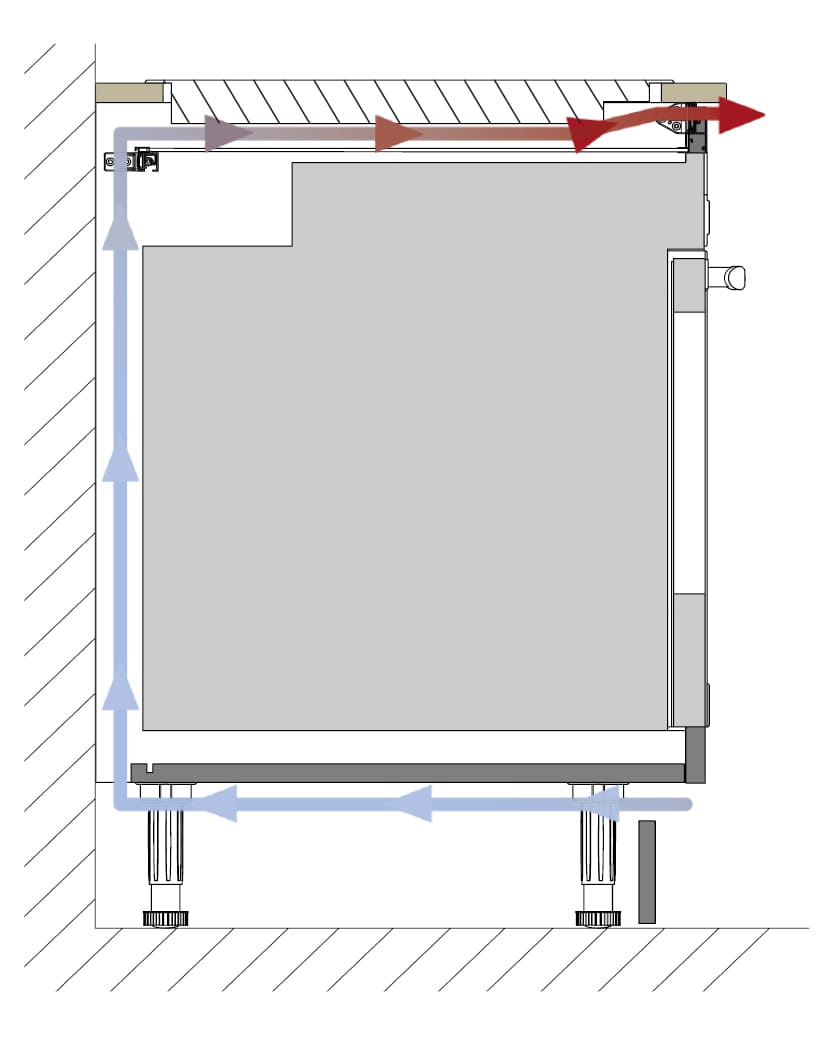

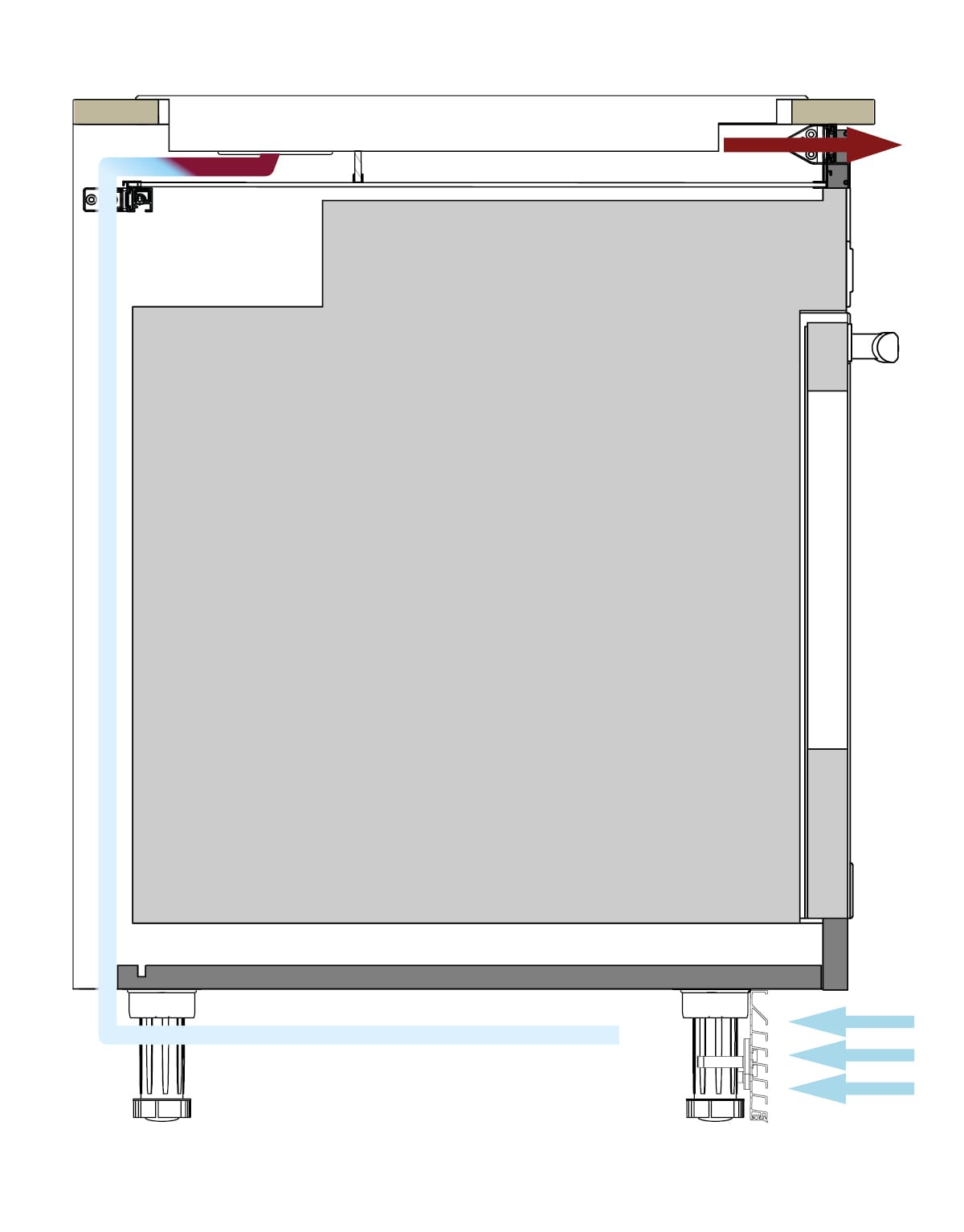

  • Mejora la ventilación del mueble generando un circuito natural de entrada y salida de aire.
  • La bandeja aísla la placa de inducción del resto del mueble, protegiendo la inducción del calor del horno.

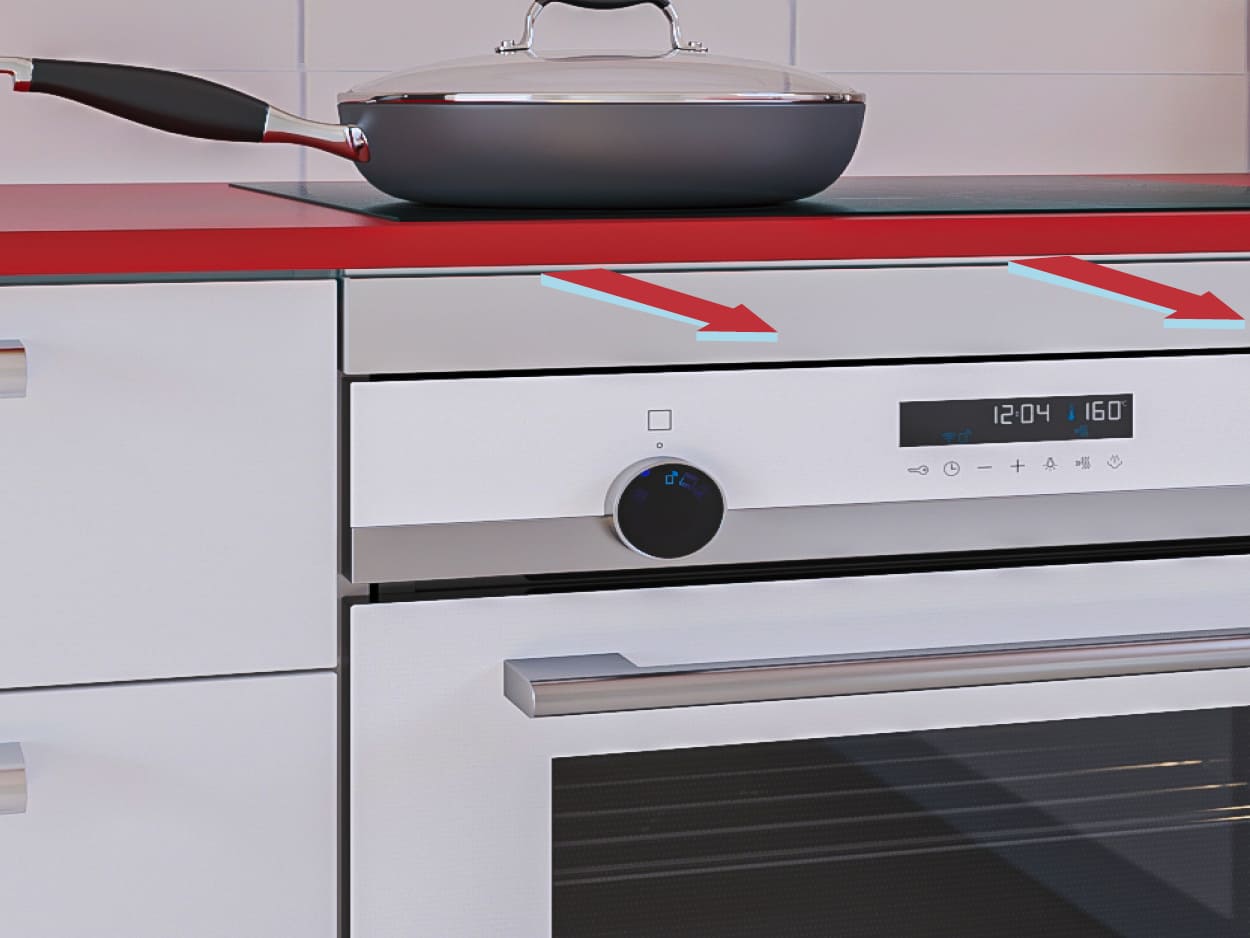

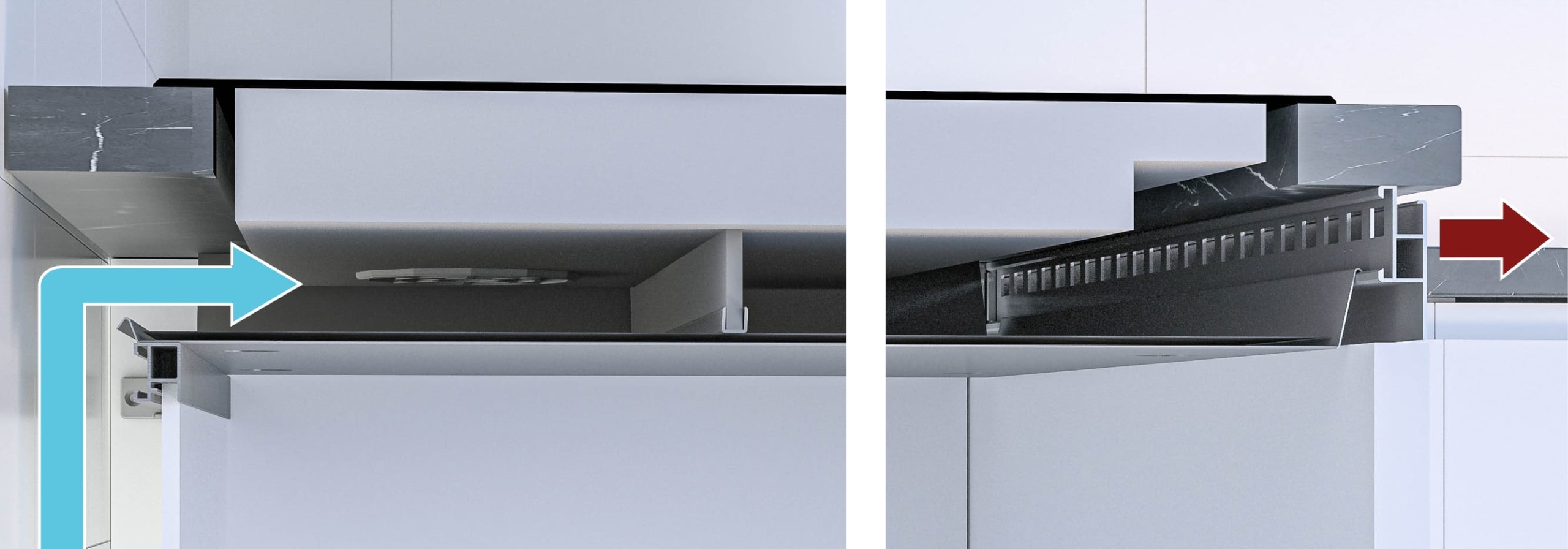

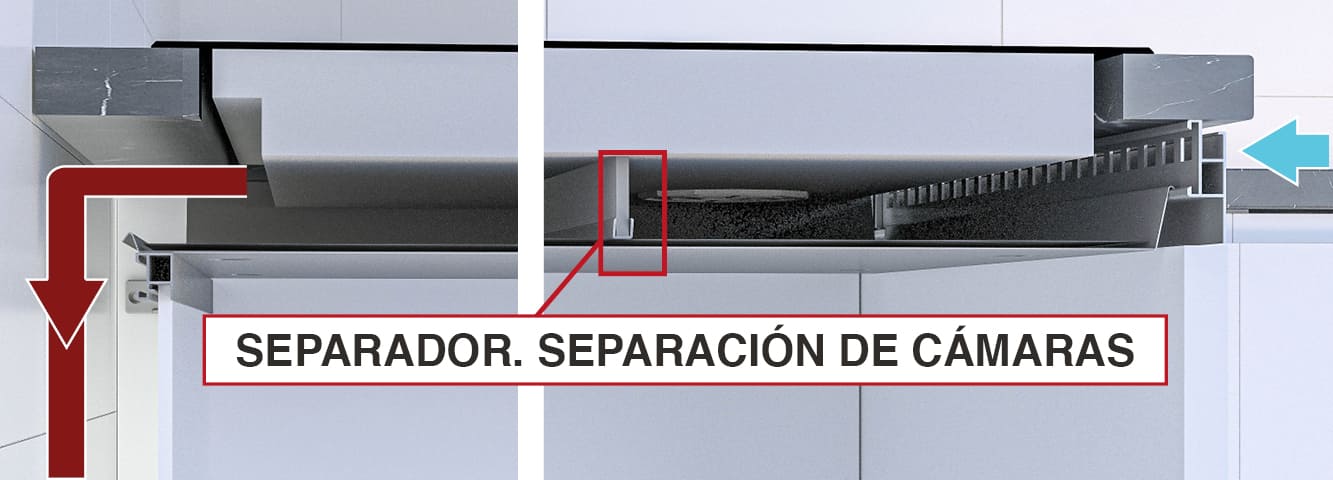

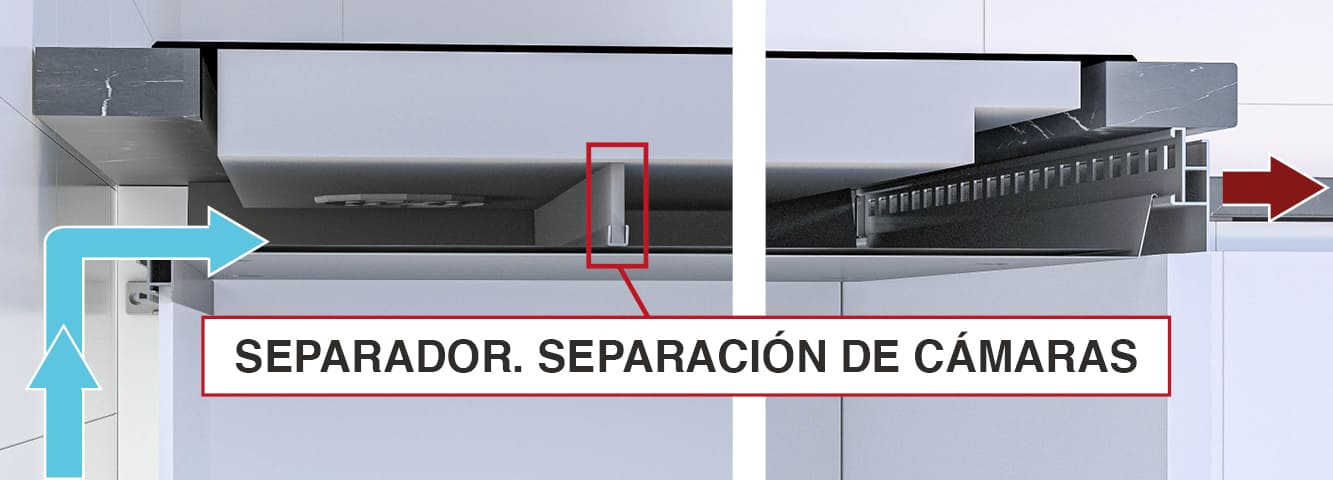

  • El separador de la bandeja genera una cámara de aire frío que facilita al ventilador de la inducción coger aire frío proveniente del conducto natural del aire y que la inducción lo expulse por delante hacia el perfil de ventilación Ventoo.
  • El perfil Ventoo permite la ventilación, reforzando el mueble y el encastre.
2-funcion-2-scaled
2 función 3
1
2
3

Componentes de Kit

componentes del kit 1
explosión componentes
componentes

Instalación

instalación 1

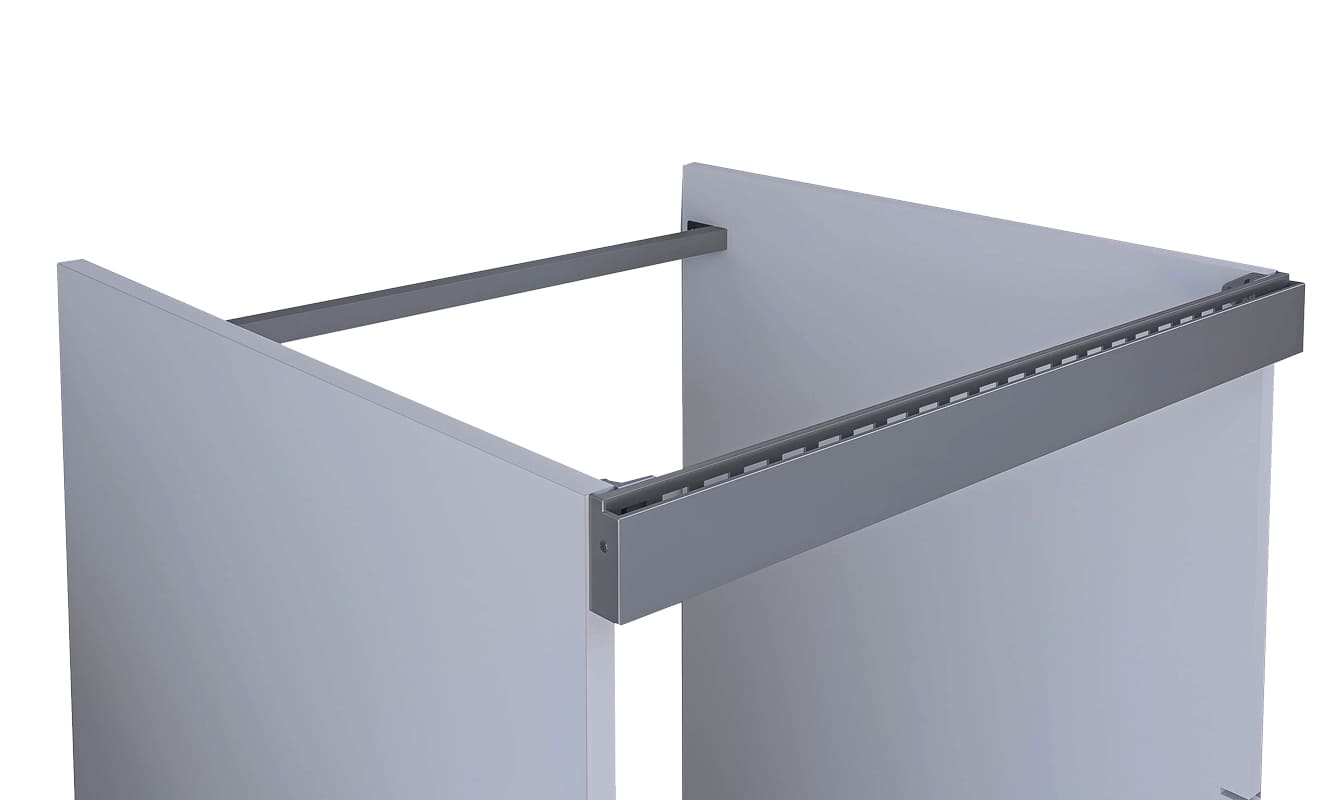

Fijar el perfil Ventoo A a los costados del mueble mediante las escuadras incorporadas en el perfil. Repertir la operación en los dos costados.

instalación 2

De igual modo, fijar el perfil Refuerzo trasera B a los costados del mueble mediante las escuadras incorporadas en el perfil. De modo opcional hacer la mecanización para usar los mechones incluidos.

instalación3

La bandeja de aislamiento reflexivo de aluminio F va enrollada en el sentido del ancho del mueble. Desenrollar y encajar el perfil C y D en la bandeja F (con los agujeros hacia arriba), en los bordes en el sentido en que venía enrollada. Encajar los perfiles E con los agujeros coinciciendo con los perfiles C y D, fijar con los tornillos H, y asegurar todos los perfiles con los adhesivos G.

instalación4

Compruebe donde tiene el ventilador su modelo de inducción y tome medida. Teniendo en cuenta esa medida, coloque los tornillos autotaladrantes i en la posición deseada. A continuación encaje por la cara contraria el separador J en el perfil E. Una vez en su sitio, fijar con los tornillos i. De este modo el ventilador de su inducción cogerá el aire frío y expulsará el caliente por la parte delantera.

instalación5

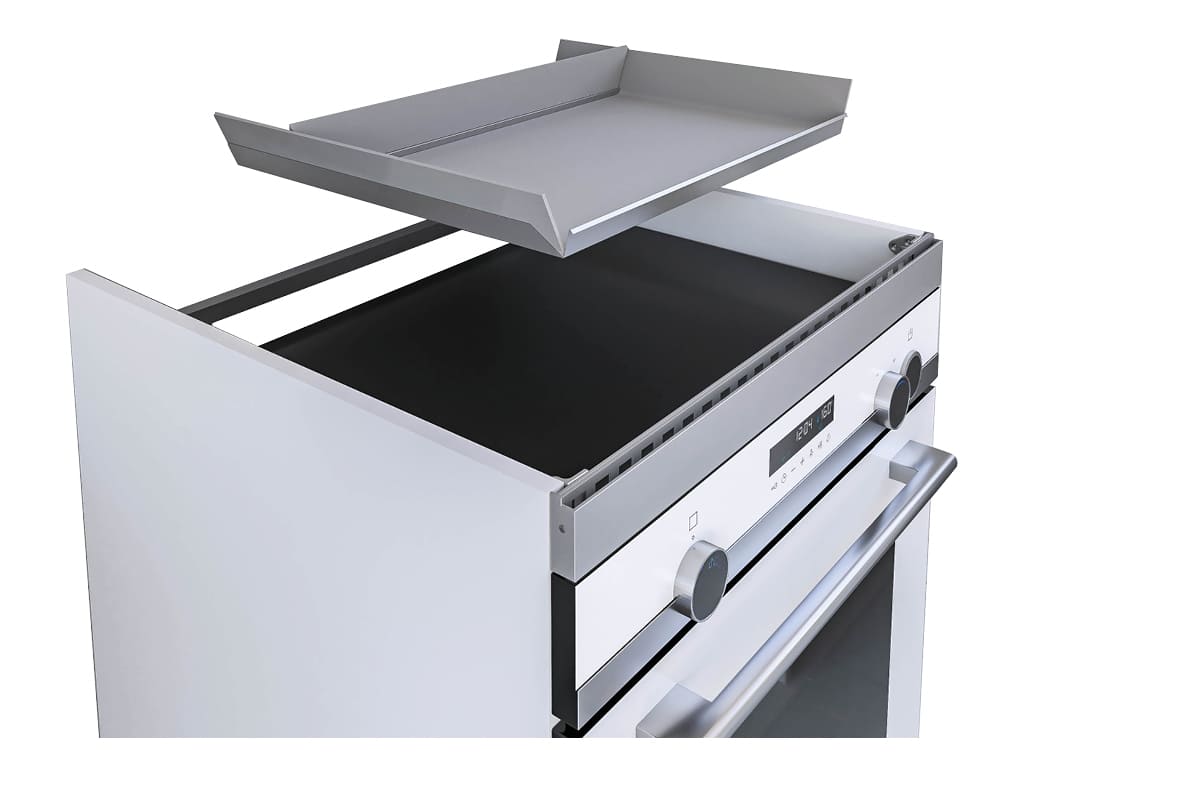

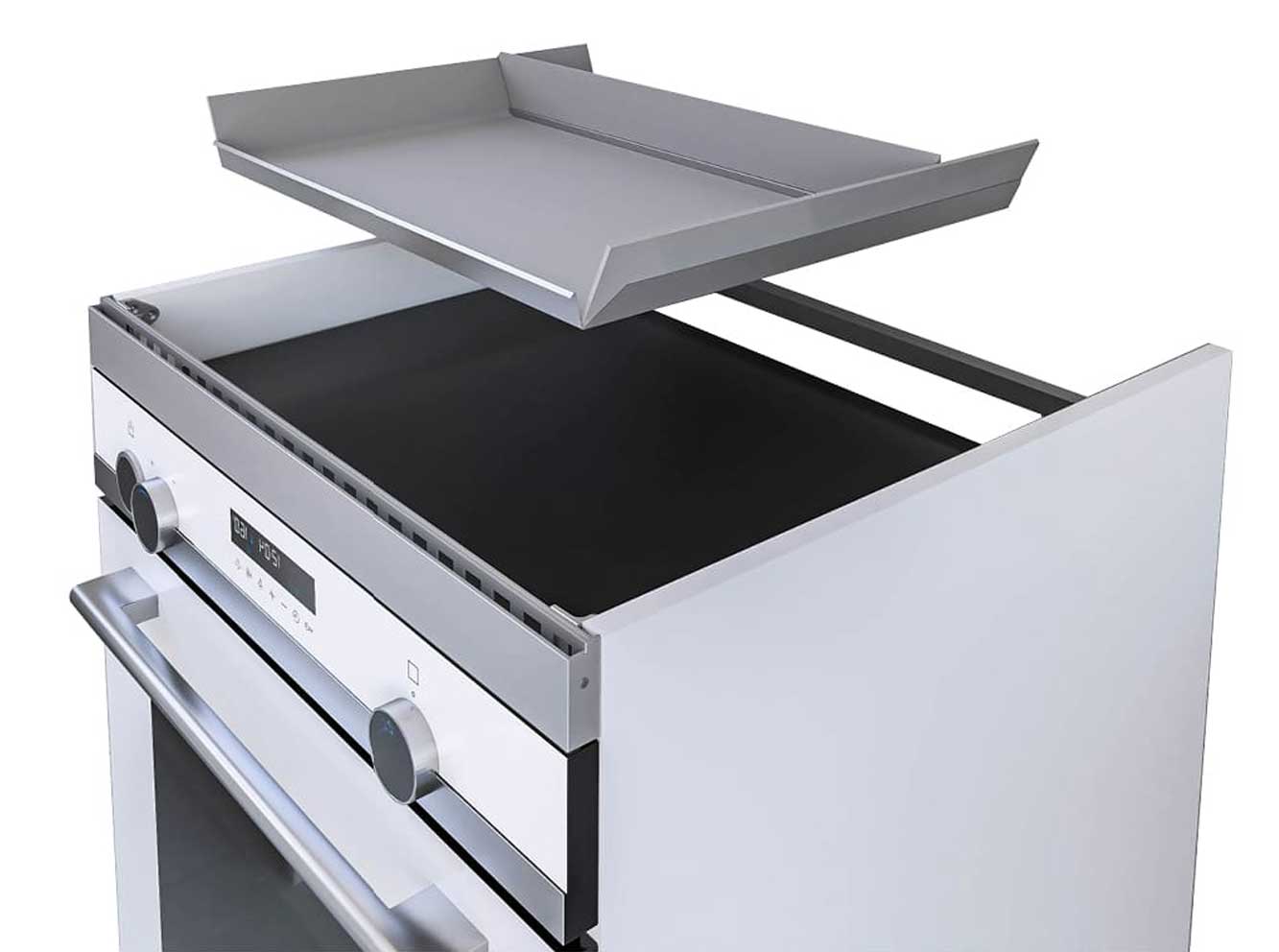

Colocar la bandeja ya montada en su posición enganchando el perfil C en el perfil Ventoo A. Dejar el perfil D apoyado en el perfil refuerzo trasera B.

Variedad de acabados

Ventoo Rincomatic
refuerzo-vento-rincomatic-colores

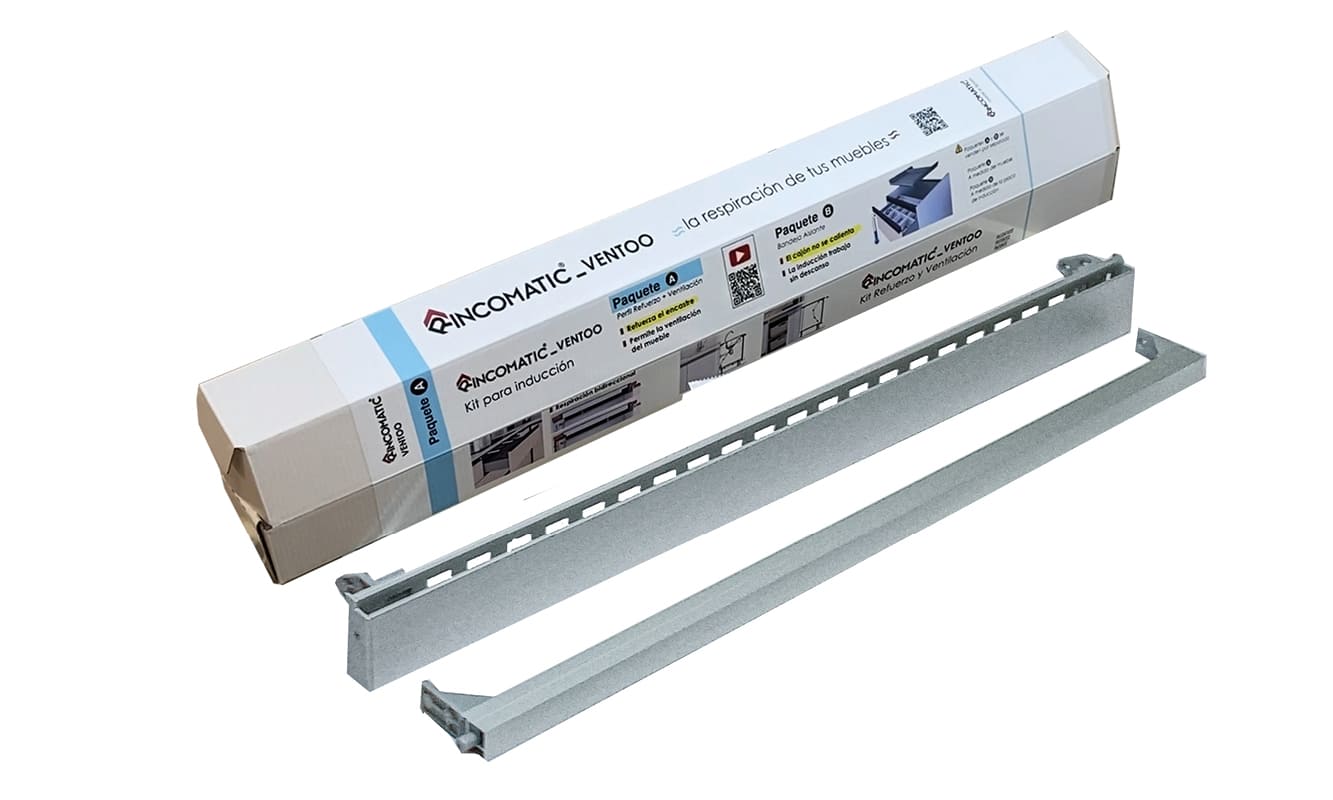

FORMATOS DE VENTA DISPONIBLES

6 Formatos de Venta
