Kit Rincomatic Ventoo Gola Plano


Kit Rincomatic Ventoo
Gola Plano

Refuerza los encastres y dimensiona el mueble, dejando el espacio necesario para una buena ventilación de la inducción.
La variedad de colores disponible hace posible mantener el estilo Gola sin perder su continuidad estética.

CATÁLOGO
FICHA TÉCNICA
CÓMO HACER TU PEDIDO

Función

Funciones

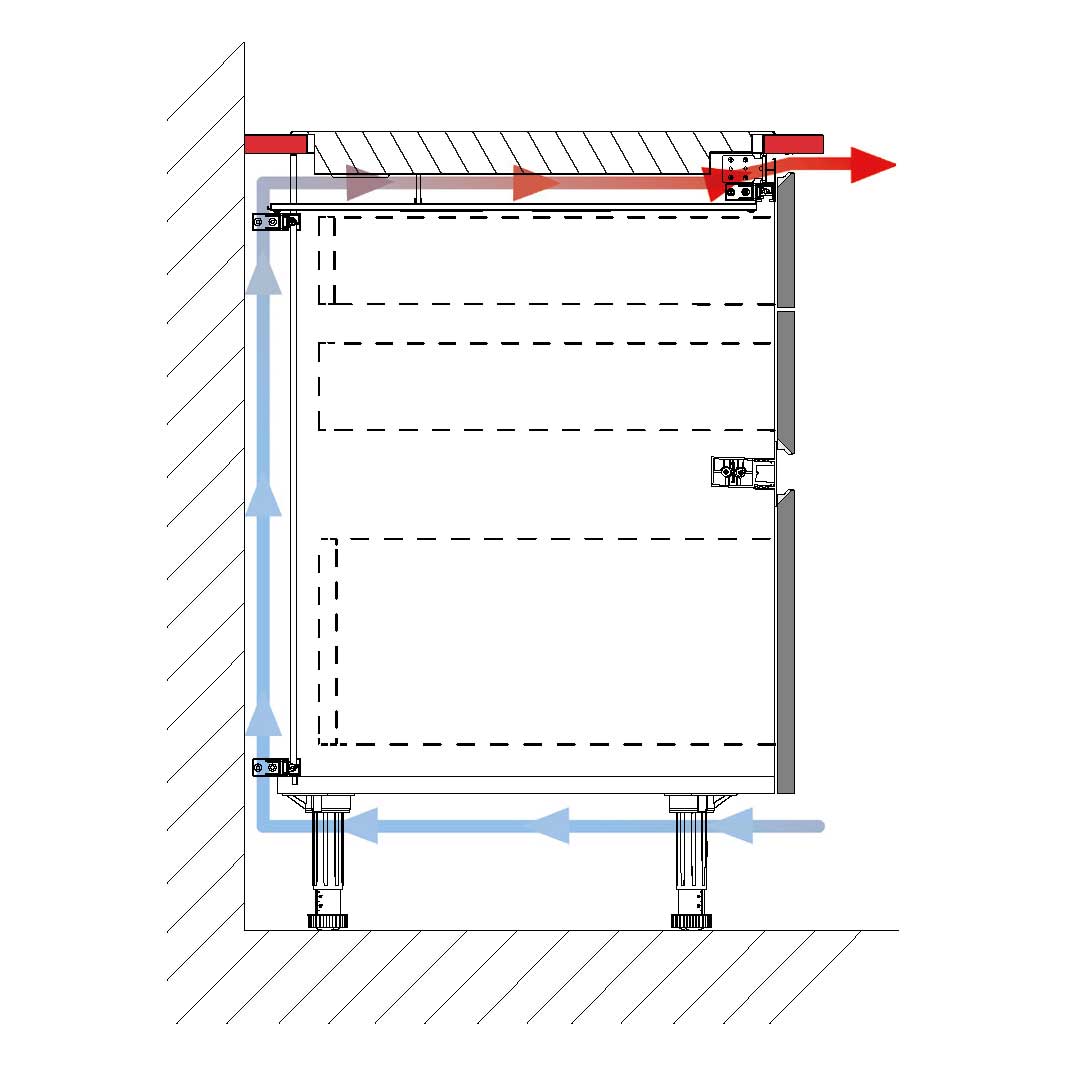

  • El kit Rincomatic Ventoo mejora la ventilación del mueble generando un circuito natural de entrada y salida de aire
  • La bandeja aísla la placa de inducción del resto del mueble, evitando que los cubiertos se calienten
  • El separador de la bandeja J genera una cámara de aire que facilita al ventilador de la inducción coger aire frío proviniente del conducto natural de aireación y que lo expulse por delante hacia el perfil de ventilación Ventoo
  • El perfil Ventoo permite la ventilación, reforzando el mueble y el encastre
Funciones
Funciones-módulo
5-Funciones-módulo-2

Componentes del KIT

componentes-rincomatic-gola-plano
6 explosión componentes
7 componentes

Instalación

8 instalación 1

Fijar el perfil Refuerzo B a los costados del mueble mediante las escuadras incorporadas en el perfil. De modo opcional hacer la mecanización para usar los mechones incluidos.

9 instalación 2

Fijar el perfil Refuerzo B a los costados del mueble mediante las escuadras incorporadas en el perfil. Quitar los mechones y encajar el perfil en la trasera. En caso de no poner trasera opcionalmente hacer la mecanización para usar los mechones incluidos.

10 instalación 3

La bandeja de aislamiento reflexivo de aluminio F va enrollada en el sentido del ancho del mueble. Desenrollar
y encajar el perfil C y D en la bandeja F (con los agujeros hacia arriba), en los bordes en el sentido en que venía enrollado. Encajar los perfiles E con los agujeros coinciciendo con los perfiles C y D, fijar con los tornillos H, y asegurar todos los perfiles con los adhesivos G.

11 instalación 4

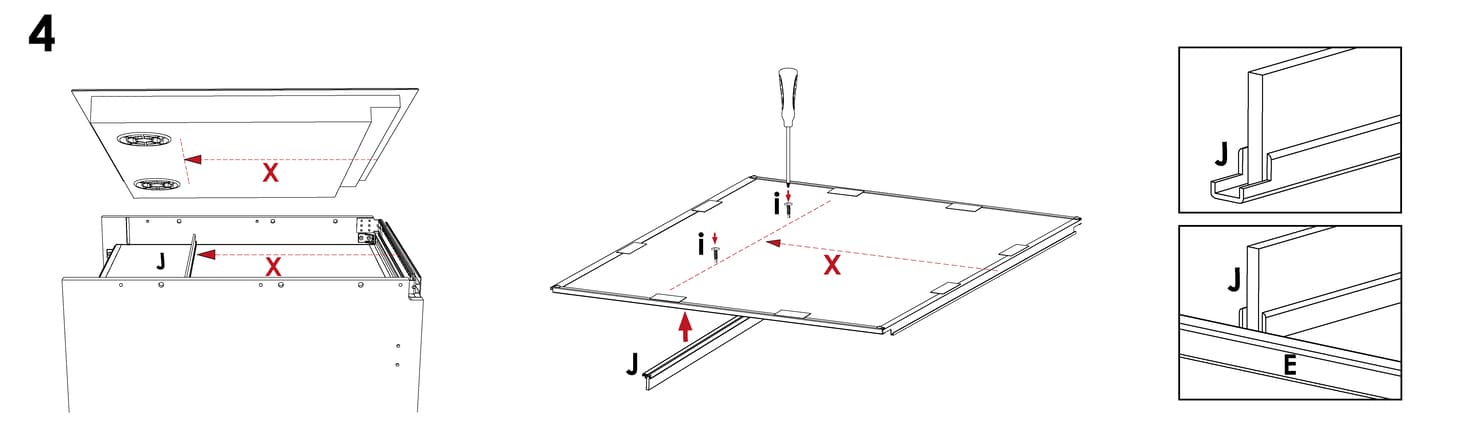

Compruebe donde tiene el ventilador su modelo de inducción y tome medida. Teniendo en cuenta esa medida, coloque los tornillos con arandela K en la posición deseada. A continuación encaje por la cara contraria el separador J con la lengueta en el perfil E. Una vez en su sitio, fijar con los tornillos K. De este modo el ventilador de su inducción cogerá el aire frío y expulsará el caliente por la parte delantera.

12 instalación 5

Colocar la bandeja ya montada en su posición enganchando el perfil C en el perfil Refuerzo delantero B. Dejar el perfil D apoyado en el perfil refuerzo trasera B.

13 instalación 6

Una los módulos contiguos. Fije los perfiles gola al perfil de ventilacion A mediante las escuadras situadas en los extremos del perfil de ventilación A. Posteriormente coloque los perfiles en su posición, fijando mediante tornillos la escuadra del perfil ventilación a los costados del módulo.

Variedad de acabados

tirador integrado cajón cocina
refuerzo-vento-rincomatic-colores

FORMATOS DE VENTA DISPONIBLES

16-como-hacer-pedido
